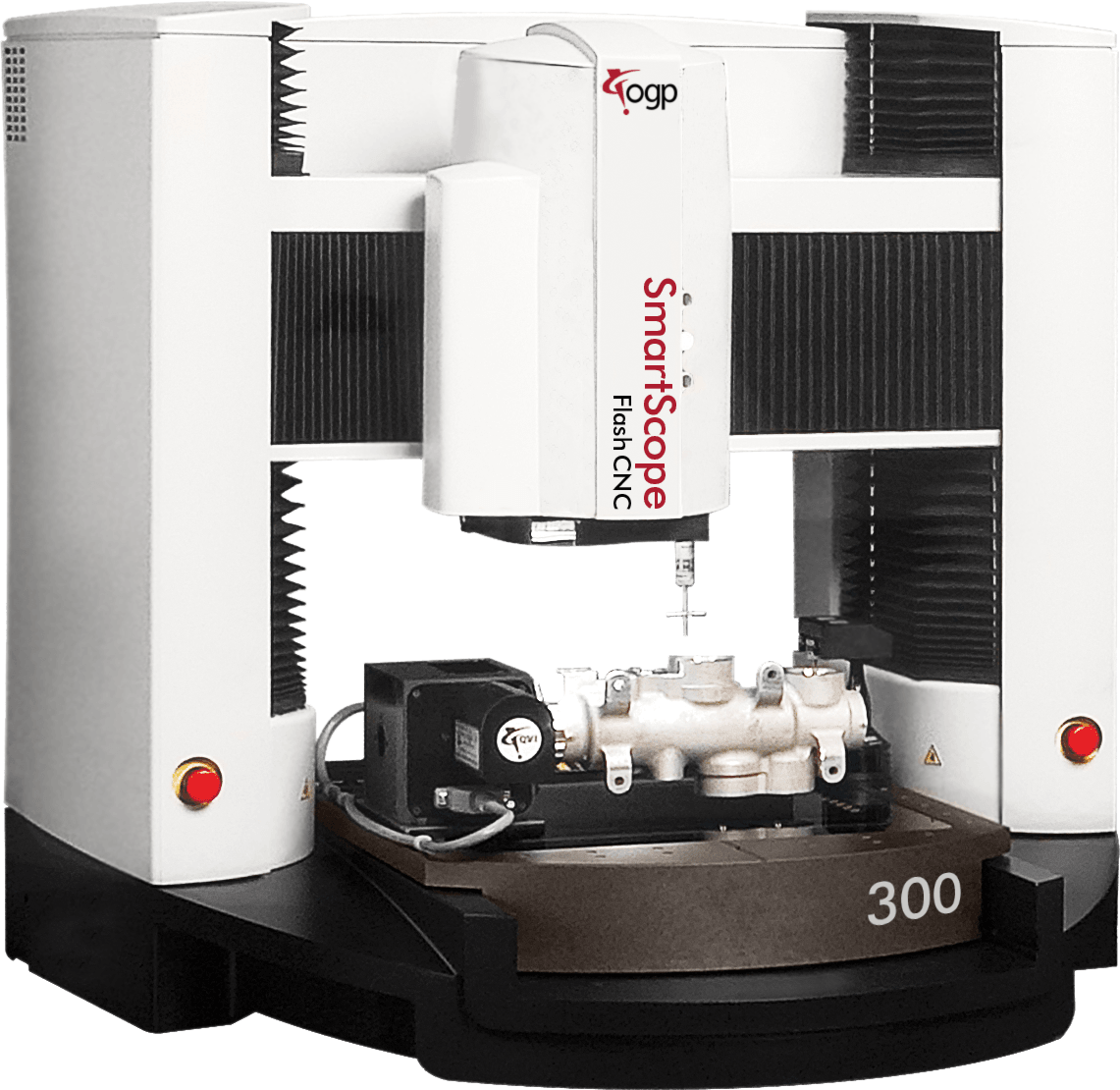

SmartScope 300
Přístroje řady SmartScope® Flash & CNC jsou nejprodávanější univerzální multisenzorové měřicí přístroje. Jsou nejlepší volbou pro automatické měření rozměrů nejrůznějších součástí a materiálů. Jedná se o přístroje využívající primárně optický senzor, který lze vybavit velkým množstvím dotykových sond, laserových senzorů nebo skenovacích sond. Multisenzorové přístroje nabízejí ohromnou výhodu v jejich rychlosti a přesnosti, a to díky tomu, že pro daný typ měření použijeme právě ten nejlepší možný senzor.
SmartScope Flash & CNC se vyrábějí s různým rozsahem – od 200x200x150 mm až do 1500x1500x200 mm. Využívají vysoce kvalitní objektiv s pracovní vzdáleností 64 mm, se zoomem 10:1 s patentovanou technologií AccuCentric® a funkcí automatické kompenzace. Při použití digitálního zoomu je zvětšení na obrazovce až 1000x. Ke strojům jsou dostupné předsádkové čočky 0,5x – 5,0x pro zvětšení pracovní vzdálenosti a zorného pole. Přístroje jsou vybaveny spodním, osovým a programovatelným prstencovým osvětlením pro zachycení různých typů povrchů.
Pro měření rotačních součástí nebo součástí, kde je potřeba měřit z více stran je možné dovybavit o rotační osu. Rotační osy se dodávají v různých konfiguracích a přesnostech.
Přístroje Flash & CNC jsou ideálním z pohledu cena-výkon, a proto jsou nejvíce prodávaným přístrojem společnosti OGP s mnoha tisíci prodanými stroji po celém světě.
Výhody produktu
- Multisenzorový 3D měřicí přístroj
- Univerzální pro měření všech typů součástí
- Vysoká přesnost a rychlost
- Software umožňuje práci s 3D modelem
- Vybavitelné dotykovou, skenovací a laserovou sondou
- Široká řada velikostí až do rozsahu 1500 x 2000 mm
Technická specifikace produktu
| SmartScope 300 | |
|---|---|
| Měřicí rozsah XY [mm] | 300 x 300 |
| Měřicí rozsah Z [mm] | 250 |
| Přesnost XY [µm] | 1,8+5L/1000 |
| Přesnost Z [µm] (optické měření) | 3,4+5L/1000 |
| Rozlišení snímačů [µm] | 0,1 |
| Šířka x hloubka včetně přejezdu [mm] | 850 x 870 |
| Výška [mm] | 895 |
| Hmotnost [kg] | 158 |
| Nosnost [kg] | 30 |
| Volitelné dotykové senzory | TP20/200, SP25, FP |
| Volitelné laserové senzory | TTL |
*L je měřená délka v milimetrech. Přesnost závisí na volbě použitého senzoru a podmínkách prostředí.
