TurnCheck 6|30

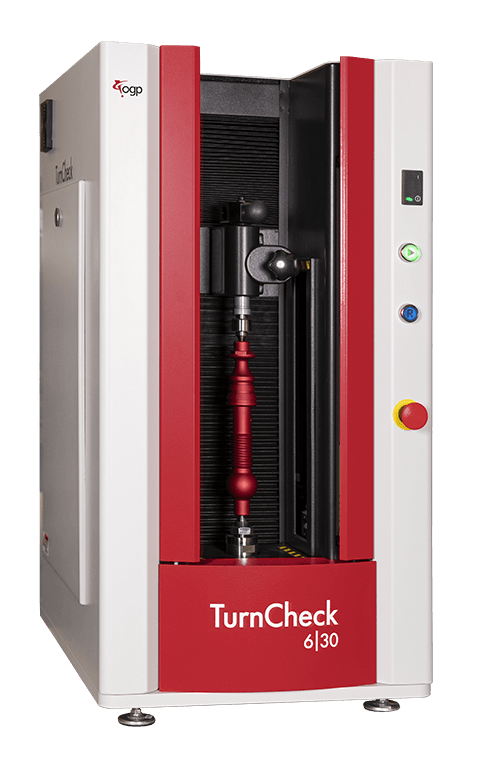

TurnCheck je optický měřicí přístroj pro měření hřídelí, válců a dalších rotačních dílů. TurnCheck je navržený tak, aby poskytovaly přesné měření ve výrobním prostředí, kde vibrace a kolísání teploty nemůžou být přísně kontrolovány. Přístroj je postaven na robustní základové desce s nastavitelnými nožkami pro tlumení vibrací. Žulový podstavec podporuje celkovou stabilitu přístroje, a tím izoluje vibrace a poskytuje tuhou základnu pro rotační osu. Optika je telecentrická s velkou hloubkou ostrosti pro ostrý obraz i na čelních plochách. a nedochází tak ke zkreslení obrazu jako u běžné optiky. Zadní LED osvětlení je dokonale sladěno s optikou a vytváří ostrý obraz celého dílu.

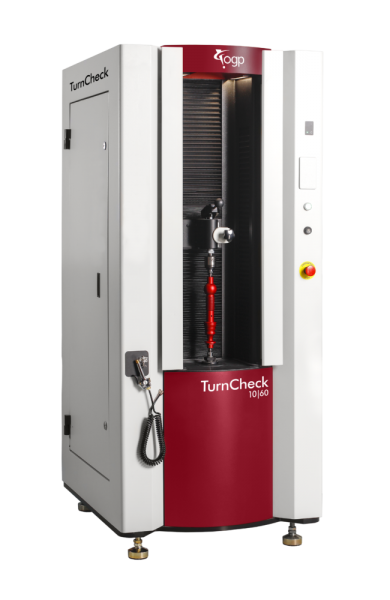

K dispozici jsou stolní modely řady 6 a podlahové modely řady 10 a 14. Podlahové modely řady 10 a 14 jsou dodávány se světelnou clonou, která chrání obsluhu při automatickém měření dílu. Stolní modely řady 6 zahrnují motorizovaný naklápěcí mechanismus (s rozsahem až 15°) pro přesné měření závitu. Software přístroje je rychlý a velmi snadný. Umožňuje vyhodnocení nerotačních prvků ve 3D a vytváření šablon pro měření tvarů na hřídelích. Disponuje funkcí automatického měření všech charakteristik při jediném skenu součásti. Další zajímavou funkcí je rotační sken, který umožňuje odměřit souosost, házení a kolmosti za rotace s možností grafického vyhodnocení.
Výhody produktu
- Rychlá a přesná optická kontrola hřídelí jiných rotačních dílů
- Přesné měření v dílenských podmínkách
- Jednoduché ovládání, měření probíhá automaticky
- Telecentrická optika a kolimované osvětlení pro přesné měření
- Velká hloubka ostrosti pro ostrý obraz na čelních plochách
- Naklápěcí mechanismus pro měření závitů
Technická specifikace produktu
| TurnCheck Řada - 6 | |
|---|---|
| Rozsah měření [mm] | D60 x 300 |
| Maximální upnutelný průměr [mm] | 170 |
| Přesnost D [µm] | 1,8+L/100 |
| Přesnost L [µm] | 3,5+L/150 |
| Nosnost [kg] | 20 |
| Mechanismus pro měření profilu závitu | volitelně +- 15° |
*D a L je měřený průměr a délka v milimetrech.
